Água da chuva
Da chuva à cisterna
A chuva cai sobre o telhado verde, escorre pelas calhas e é armazenada na cisterna antes da filtragem.
Projeto STEAM

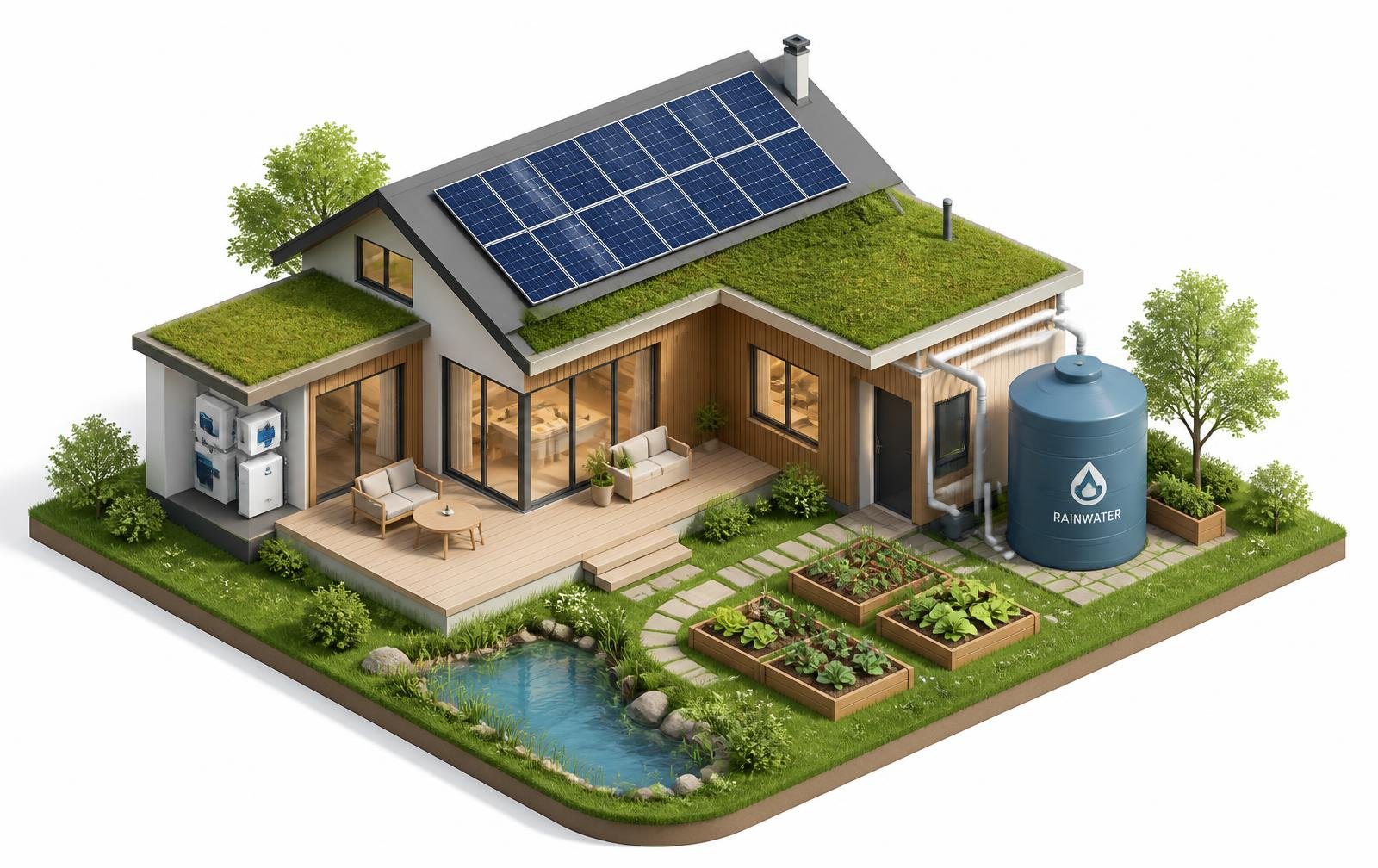

Casa Sustentável Off-Grid
Nosso objetivo é estimular o estudo sobre o uso consciente de água e de energia utilizando tecnologias sustentáveis: captação da chuva pelo telhado verde, armazenamento em cisterna, filtragem para fins não potáveis e geração de energia solar fotovoltaica.
Casa off-grid em funcionamento
Maquete 3D
Explore a casa por dentro e por fora
Gire em 360°, aproxime e movimente a câmera livremente. Simule chuva e sol, alterne entre dia e noite, abra a estrutura ou entre na casa para ver o caminho da água e da energia.
Arraste para girar · role para aproximar
Balanço solar
Produzida
10,4 kWh/dia
Aproveitada
7,3 kWh/dia
Economia
R$ 218/mês
Explore a maquete
Selecione um elemento acima — ou clique diretamente no modelo 3D — para a câmera viajar até ele e ver nome, função, benefícios e curiosidades.
Painel
Simulação de desempenho mensal
Indicadores estimados para um cenário educacional de uma família de quatro pessoas. Os resultados podem variar conforme a localização, o clima, os hábitos de consumo e o dimensionamento dos sistemas.
Dados simulados
0 kWh/mês
Energia solar gerada
10,4 kWh/dia (Simulado)
Dados simulados
0 kWh/mês
Energia aproveitada
Consumo interno da casa
Dados simulados
0 kWh/mês
Energia da rede
Consumo de suporte
Dados simulados
0,00 tCO₂/ano
Emissões evitadas
Estimativa base MCTI 2023
Dados simulados
R$ 218/mês
Economia financeira
Tarifa ref. R$ 1,00/kWh
Vídeos
Veja o sistema em movimento
Pequenos clipes mostram, na prática, cada etapa do ciclo da água e da geração de energia da nossa casa off-grid.
Energia solar
Geração fotovoltaica
Os módulos fotovoltaicos captam a luz do sol durante todo o dia e reduzem a dependência da rede elétrica.
A casa
Uma casa que se sustenta
Telhado verde, jardim, reservatório e geração própria de energia trabalhando juntos o dia inteiro.
Como funciona
Ciclo da água e energia
Acompanhe o caminho completo da água e da energia dentro da casa off-grid.
1. A chuva cai sobre o telhado verde
A vegetação e o substrato retêm parte da chuva, diminuem a velocidade do escoamento e ajudam no conforto térmico. A quantidade retida varia conforme o tipo de telhado, a intensidade da chuva e as condições climáticas.
2. Descarte da primeira chuva
Antes do armazenamento, um dispositivo descarta a primeira água da chuva, que pode carregar poeira, folhas e outros resíduos acumulados na cobertura.
3. Captação e armazenamento
Calhas e tubulações conduzem a água restante até uma cisterna de 5.000 litros.
4. Filtragem para usos não potáveis
Telas e filtros ajudam a retirar folhas, sedimentos, odores e partículas. Essa filtragem simples não torna a água própria para beber.
5. Distribuição da água
A água armazenada é destinada a usos não potáveis, como descarga sanitária, irrigação de jardins e limpeza de pisos. As tubulações devem ser separadas da rede de água potável.
6. A energia solar abastece a casa
Os módulos fotovoltaicos geram eletricidade para iluminação, tomadas, bombas e outros equipamentos. O aquecimento da água pode ser realizado por um boiler elétrico alimentado pelo sistema fotovoltaico ou por coletores solares térmicos específicos.
Benefícios
Por que vale a pena
Economia de água
A água da chuva substitui grande parte do consumo da rede pública nas tarefas diárias.
Economia de energia
A energia solar reduz a dependência da rede elétrica. A autonomia depende da potência instalada, das baterias e do consumo.
Menor impacto ambiental
Menos emissões, menos pressão sobre rios e reservatórios e menos resíduos.
Conforto térmico
O telhado verde pode ajudar no isolamento térmico, reduzindo a transferência de calor pela cobertura conforme o clima local.
Uso consciente
O sistema estimula o monitoramento dos recursos e o reaproveitamento da água pluvial para fins não potáveis.
Comparação
Casa comum x Casa off-grid
Cenário educacional para uma família de quatro pessoas. Os valores são premissas da simulação e não representam todas as residências brasileiras.
Consumo e emissões
Valores normalizados por categoria — quanto menor a barra verde, maior a economia.
Economia anual estimada (R$)
Diferença ilustrativa entre as contas de uma casa comum e as da casa off-grid.
70%
Menos água da rede
78%
Menos energia comprada
101 kg/ano
CO₂ evitado
Fontes e referências
Ministério da Saúde — Norma de Qualidade da ÁguaLei nº 14.546/2023 — Aproveitamento de água de chuvaANEEL — Sistemas isolados e fontes intermitentesINPE — Atlas Brasileiro de Energia SolarCentro Paula Souza — Fator de emissão de CO₂ em 2023
* O fator de emissão da eletricidade brasileira varia ao longo dos anos. Esta estimativa utiliza o fator médio de 2023 apenas como referência educacional (0,0385 tCO₂/MWh).
